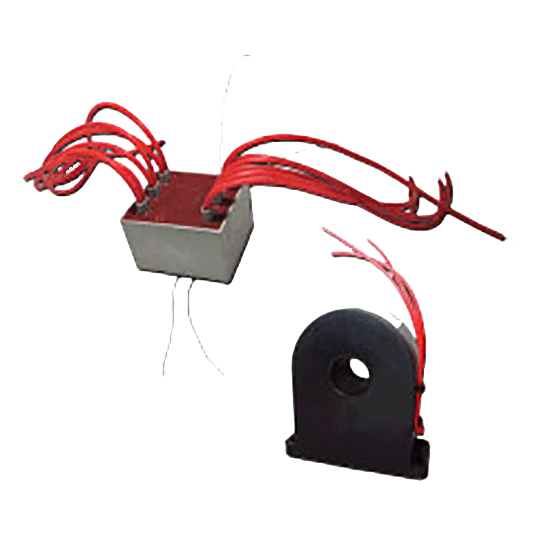

一、特點:
1.用于系統電壓較高的環境,初次級隔離電壓≥30kV;
2.漏感低,脈沖前沿陡峭;
3.鐵芯損耗小,變壓器溫升低;
4.軟線引出,安裝靈活。
二、使用環境條件:
1.環境溫度:-25℃~+40℃;
2.相對濕度:溫度為25℃時不大于90%;
3.大氣壓力:860~1060mbar(約為650~800mmHg)。
三、絕緣耐熱等級:B級(130℃)

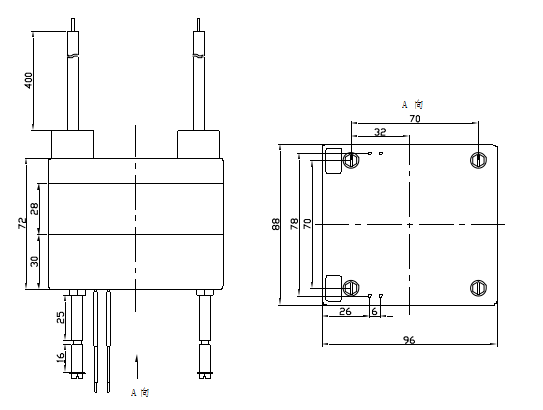

四、外形圖、安裝尺寸及電性能要求
1.HMB-U28
抗電強度:
端子號 | 正端←→ 負端 | 正端←→ 負端 | ||
初級 | 次級 | 次級 | 次級 | |
耐壓/時間 | ≧AC30 kV/60秒 | ≧AC30kV/60秒 |
輸入電壓 | 輸入頻率 | 輸出電壓 | 脈寬 tk | 上升沿 tr | 負載電阻 | 電感 (1kHz·0.3V·串) | 同名端 |
15V | 40kHz | ≥27V | ≥11.5μs | ≤0.2μs | 100Ω | L 5-6 = L 13-14 ≥ 100μH | 1,3,5,7, 9,11,13,15 |

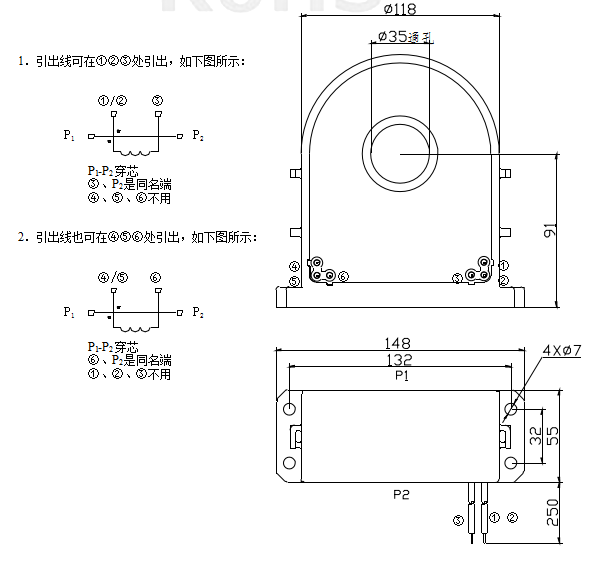

2.HMB-6090
型號 | u | Vp (kV) | 觸發方式 | fp (kHz) | I1 (A) | tn (μs) | I2 (A) | RL (Ω) |
HMB6090 | 2:1 | 95 | 脈沖串觸發 | 7 | 2.4 | 62.5 | 0.9 | 5 |
